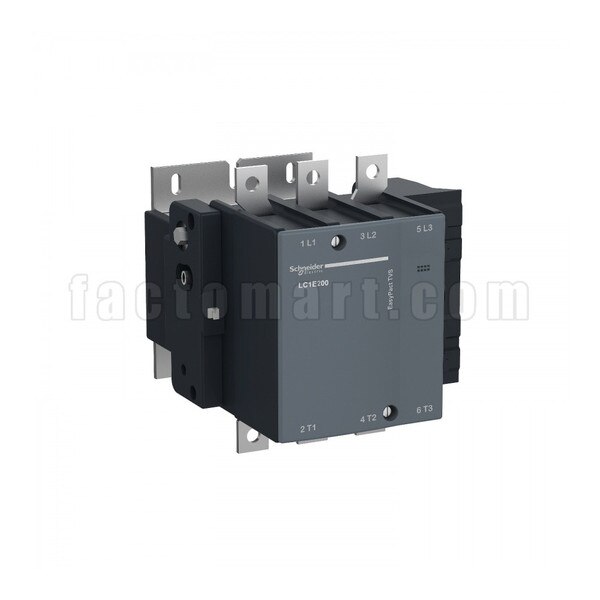

LC1E200F5 - Schneider Electric - แมกเนติก - LC1E, 3 Poles, คอยล์ 110VAC (50Hz), 200A, 90kW, 0
Details
Details
สำหรับ EasyPact ซึ่งโมเดลสินค้าจะเป็น LC1E นั้น จะเป็นตัวคอนแนคเตอร์ ที่ออกแบบมาเพื่อขายในตลาดที่ราคาถูก เนื่องจากอายุการใช้งาน หรือ Operating Time จุะน้อยกว่ารุ่น TeSys D และ TeSys F อีกทั้งยังรองรับแค่แรงดันไฟเลี้ยงคอย์ลแบบ AC เท่านั้น ถ้าต้องการใช้งานกับคอนโทรลเลอร์ หรืออุปกรณ์คอนโทรลที่เป็น DC ก็จะไม่แนะนำรุ่นนี้
EasyPact TVS contactor นั้นสามารถใช้งานกับโหลด ที่เป็นทั้งแบบแสงสว่าง Lighting ความร้อน Heating หรือระบบระบายอากาศ HVAC ปั้มน้ำ Motor ได้ทั้งหมด แต่เน้นไปกลุ่มของลูกค้าที่เป็นในส่วนของอาคารสำนักงาน บ้านเรือน ไม่ค่อยเหมาะกับงานอุตา่หกรรมมากนัก แต่ถ้าจะใช้ก็สามารถใช้งานได้เหมือนกัน
เลือกไฟเลี้ยงคอยล์หรือแรงดันคอยล์ของแมกเนติก
| แรงดัน | 24V | 110V | 220V | 380V |
| LC1E06-300AC (50Hz) | B5 | F5 | M5 | Q5 |
| LC1E06-95AC (50/60Hz) | B7 | F7 | M7 | Q7 |
ตัวอย่าง : LC1E0910M5 แมกเนติก คอนแทคเตอร์ Schneider 9A (AC-3), 3P, ไฟเลี้ยงคอยล์ 220VAC (50Hz), คอนแทคช่วย 1NO
ตารางการเลือกแมกเนติกรุ่น LC1E ให้เหมาะกับพิกัดของมอเตอร์
| พิกัดมอเตอร์ 3 เฟส 380VAC | แมกเนติก | 2 อุปกรณ์แมกเรติก + มอเตอร์เบรกเกอร์มีโอเวอร์โหลดในตัว | ||
| แรงม้า (Hp) | กำลังไฟฟ้า (kW) | มอเตอร์เบรกเกอร์ GV1E | โอเวอร์โหลด รีเลย์ LRE | |
| 0.5 | 0.37 | LC1E0610M5 | GZ1E06 | LRE06 |
| 0.74 | 0.55 | LC1E0610M5 | GZ1E07 | LRE06 |
| 1 | 0.75 | LC1E0610M5 | GZ1E07 | LRE07 |
| 1.5 | 1.1 | LC1E0610M5 | GZ1E08 | LRE08 |
| 2 | 1.5 | LC1E0610M5 | GZ1E08 | LRE08 |
| 3 | 2.2 | LC1E0610M5 | GZ1E10 | LRE10 |
| 4 | 3 | LC1E0910M5 | GZ1E14 | LRE12 |
| 5.4 | 4 | LC1E0910M5 | GZ1E14 | LRE14 |
| 7.4 | 5.5 | LC1E1210M5 | GZ1E16 | LRE16 |
| 10 | 7.5 | LC1E1810M5 | GZ1E20 | LRE21 |
| 12 | 9 | LC1E2510M5 | GZ1E21 | LRE22 |
| 15 | 11 | LC1E2510M5 | GZ1E22 | LRE22 |
| 20 | 15 | LC1E3210M5 | GZ1E32 | LRE32 |
| 3 อุปกรณ์ แมกเนติก + เบรกเกอร์ + Overload Relay | ||||
| เซอร์กิต เบรกเกอร์ | ||||
| 25 | 18.5 | LC1E40M5 | LV510434 | LRE355 |
| 30 | 22 | LC1E50M5 | LV510434 | LRE357 |
| 40 | 30 | LC1E65M5 | LV510435 | LRE359 |
| 50 | 37 | LC1E80M5 | LV510435 | LRE363 |
| 60 | 45 | LC1E95M5 | LV510435 | LRE481 |
| 75 | 55 | LC1E120M5 | LV516431 | LRE482 |
| 100 | 75 | LC1E200M5 | LV516431 | LRE483 |
| 120 | 90 | LC1E200M5 | LV525436 | LRE484 |
| 150 | 110 | LC1E250M5 | LV540550 | LRE484 |
| 180 | 132 | LC1E300M5 | LV540550 | LRE485 |
| 220 | 160 | LC1E300M5 | LV540550 | LRE486 |
ตัวอย่าง 1 เมื่อพิกัดมอเตอร์เท่ากับ 4Hp/3kW :
กรณีที่พิกัดมอเตอร์ไม่เกิน 15kW ให้ใช้แบบ 2 อุปกรณ์ : แมกเนติก เป็น LC1E0910M5 และมอเตอร์เบรกเกอร์ เป็น GZ1E14
ตัวอย่าง 2 เมื่อพิกัดมอเตอร์เท่ากับ 30Hp/22kW :
กรณีที่พิกัดมอเตอร์ 18.5kW ขึ้นไปให้ใช้แบบ 3 อุปกรณ์ : แมกเนติก เป็น LC1E50M5, มอเตอร์เบรกเกอร์ เป็น LV510434 และ โอเวอร์โหลด รีเลย์ เป็น LRE357
